Во-первых, не усложняйте схему трубопровода. Лучше использовать прямые трубы. Это уменьшит количество колен и тройников. Меньшее количество колен означает меньшее сопротивление воздуха.
Если вам нужно повернуть, используйте колена с радиусом кривизны не менее 2,5 диаметра трубы. Вы также можете выбрать сегментированные колена, например, 4-6-секционные колена 90°. Оба варианта эффективно снижают сопротивление.
Для тройниковых соединений избегайте Т-образных прямоугольных. Вместо них используйте наклонные тройники (15°-45°) или тройники типа "козий рог". Эти типы обеспечивают плавный поток воздуха.
При размещении всасывающих отверстий руководствуйтесь радиусом охвата шланга (9-15 метров). В первую очередь размещайте их в местах с высокой частотой уборки, например, на лестничных клетках и у входов в помещения. Следите за тем, чтобы мебель не перекрывала всасывающие отверстия.
Внешние всасывающие отверстия для шланга должны находиться на высоте 30 см от земли. Скрытые всасывающие патрубки должны находиться на высоте 120 см. Они должны располагаться заподлицо с розетками или панелями выключателей.
Выбор правильного материала труб имеет решающее значение. В большинстве случаев рекомендуются трубы из UPVC (стандарт Ф50,8 мм). Их внутренние стенки гладкие. Это уменьшает налипание пыли и сопротивление трению. Кроме того, они обладают антистатическими свойствами.
Для коммерческой централизованной системы обеспыливания лучше подходят трубы из нержавеющей или углеродистой стали. Они подходят для работы при высоких температурах или в условиях агрессивной пыли.
Что касается способов соединения, используйте термоусадочные муфты или фланцы. Сварка не рекомендуется. Это затрудняет последующее обслуживание и очистку от засоров.
В месте соединения трубы и вентилятора добавьте брезентовый шланг. Это уменьшит передачу вибрации.
Правильный расчет сопротивления - ключевой шаг. Сначала подсчитайте длину трубы. Каждый метр трубы Ф50 имеет сопротивление около 20 ммH₂O. Затем добавьте сопротивление колен и тройников. Используйте эту общую сумму для выбора подходящей мощности хоста.
Отрицательное давление в хосте должно составлять не менее 13 кПа (1300 ммH₂O). Объем всасываемого воздуха должен составлять более 10 м³/мин. Это обеспечивает эффективность очистки.
Чтобы сбалансировать систему, установите на соединительных трубах пылеуловителей поворотные заслонки или наклонные пластинчатые клапаны. Эти клапаны помогают регулировать объем воздуха в каждом ответвлении.
Резервные измерительные отверстия на трубах. Они используются для измерения потери давления и скорости ветра при вводе в эксплуатацию.

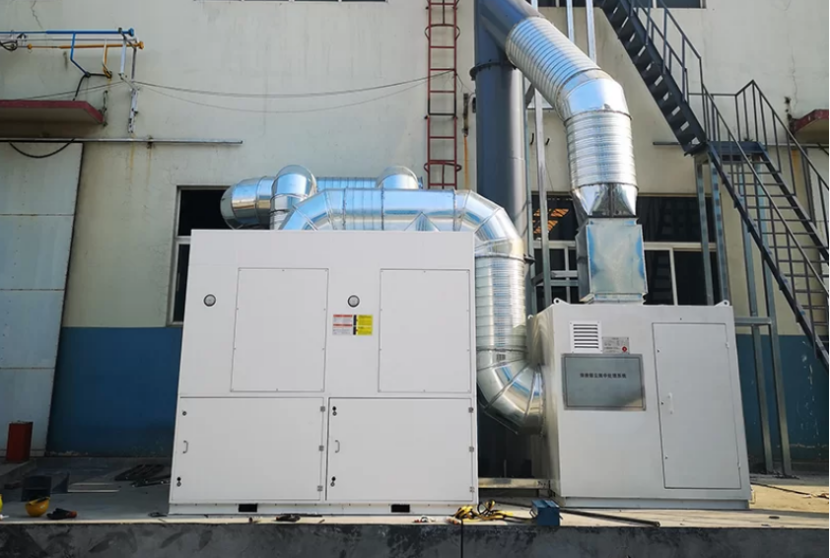

Хост следует устанавливать на открытом воздухе, например на балконе, в гараже или помещении для оборудования. Он должен быть защищен от дождя и влаги. Оставьте вокруг него 30-сантиметровое пространство для обслуживания.
Уклон трубы должен составлять не менее 5°. Это предотвращает скопление воды и засорение. Установите отверстие для очистки в верхней части вертикальных труб.
При выборе аксессуаров используйте независимые колена (например, 22,5°, 45°), а не комбинированные. Это обеспечивает герметичность.
Оснастите концевые всасывающие отверстия антизасорными клапанами. Они предотвращают попадание крупных частиц в трубы.
Для ежедневного обслуживания очищайте мешок для сбора пыли каждые 2-3 месяца. Заменяйте его каждые шесть месяцев. Это позволит избежать засорения.
Регулярно проверяйте герметичность труб. Протечки влияют на отрицательное давление, поэтому их своевременное устранение очень важно.
С точки зрения безопасности следует изолировать трубы от электрооборудования. Это предотвращает накопление статического электричества.
В средах с воспламеняющейся пылью устанавливайте взрывозащищенные устройства. Кроме того, правильно заземляйте трубы.
Хорошо спроектированная централизованная система обеспыливания должна сочетать в себе оптимизацию расположения, выбор материалов, расчет системы и планирование технического обслуживания.
Для проверки распределения воздушных потоков рекомендуется использовать профессиональное программное обеспечение для проектирования, например, CFD-моделирование. Кроме того, для корректировки параметров следует обратиться к реальным случаям. Это обеспечит эффективную и безопасную работу системы.
